Шаровой кран изнутри. Проходимость




Какой бы не был шаровой кран простым изделием, при выборе данного продукта возникает масса вопросов. Часть из них я раскрыл в предыдущих статьях – о маркировке шаровых кранах, о его компонентах и разных вариантах штока. Сегодня я коснусь темы проходимости арматуры.



Рис.1 Шаровой кран серии Nilo от RBM Spa

Так как шаровые краны выполняют только функцию запирания, они не являются регулирующей арматурой. Но для них также важна пропускная способность. Существует характеристика по проходному сечению кранов. Под этим понятием подразумевают отношение номинального диаметра трубы  к диаметру запорного шара. Краны, у которых это отношение составляют  90-99%, называются полнопроходные.

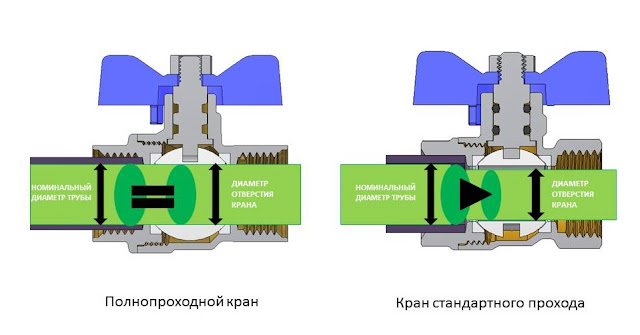

Рис.2 Разрез шаровых кранов

Краны со стандартным проходом имеют отношение диаметров от 70% до 90%. Если этот показатель меньше чем 70%, то такие краны называются с редуцированным проходом.
Для примера рассмотрим ассортимент итальянского бренда Itap. На фото ниже показаны три серии кранов с различными характеристиками проходимости – Ideal, Vienna, Orient.

Рис.3 Шаровые  краны от компании Itap. Слева направо серии: Ideal, Vienna, Orient


Практически все производители делают конструкцию полнопроходных кранов усиленную. Толщина стенки корпуса таких кранов больше, нежели у стандартнопроходных. Это видно также на рисунке №3.
Наверняка у Вас созрел вопрос: зачем же делать разные краны и какой лучше? Ответ здесь один – все зависит от системы, куда будет устанавливаться изделие. Там где важно создавать минимум сопротивления нужно монтировать полнопроходные краны. В случаях, где сопротивление системы не имеет большего значения, применяются краны со стандартным проходом. Так как они менее материалоемкие и имеют ниже цену. Краны с редуцированным (зауженным) проходом целесообразно устанавливать там, где необходимо создать дополнительное сопротивление.
Для того чтобы правильно подобрать кран необходимо обращать внимание на характеристику пропускной способности Kv. Она показывает, какой объём воды (в метрах кубических) проходит через арматуру за один час.
Для сравнения я показал характеристика кранов разных производителей в отдельной таблице.



Также стоит обратить внимание, что характеристика проходимости шаровых кранов не взаимосвязана с их рабочим давлением. Вот, например, у бренда RBM стандартнопроходной кран серии Iro имеет максимально рабочее давление 50 бар. Что на 10 бар больше, нежели у его полнопроходного собрата Nilo.
Так что выбирая шаровой кран обращайте внимание на его пропускную способность и систему куда он буден установлен. Всем удачи!
