Маркировка пластиковых труб. Трубы на основе полиэтилена

Полимеры быстро вошли в нашу жизнь. В любой области жизни Вы найдете множество изделий из пластика. Инженерные системы не есть исключением. Для систем отопления и водоснабжения выпускается много разновидностей пластиковых труб, фитингов и других продуктов.

Одной большой категорией есть трубы на основе полиэтилена для отопления. На рынке присутствует много производителей, брендов и типов. Для многих людей трудно разобраться кто же лучше и какая между ними разница. Одним из простых способов – это прочитать что на них написано. Ранее я уже писал о маркировке шаровых кранов и полипропиленовыхфитингов. В этой статье я покажу Вам что означает маркировка труб на основе полиэтилена.

Рис.1 Трубы из сшитого полиэтилена

Все надписи на трубах PEX, PERT или металлопластиковых можно разделить на категории. Здесь все ясно. Основных больше десяти. Итак, начнем.

    1. Название производителя/бренда    Здесь все ясно. Зачастую название выделяют более жирным шрифтом или наносят логотипы. Иногда просто отделяют знаками (см. рис.2).

Рис.2 Маркировка производителей/брендов

2. Из какого материала производится и из каких слоев состоит труба

Такие трубы можно разделить на два основных туба – однородные и металлопластиковые.

Есть несколько видов материала для изготовления труб для отопления:

- сшитый полиэтилен.
Он маркируется тремя буквами PEX. Его получают из обычного полиэтилена путем процесса «сшивки». В зависимости от типа процесса он имеет добавочную маркировку: a, b или с. Поэтому зачастую на трубе Вы сможете увидеть следующие надписи: PE-Xa, PE-Xb, PE-Xc.

- термостойкий полиэтилен PERT.

В чем состоит разница между этими видами я опишу в отдельной статье.

Рис.3 Материал однородных труб

   Заметка по поводу цвета внешнего слоя. Цвет трубы – ни на что не влияет. Изначально исходный материал – полупрозрачного цвета. И в процессе производства его можно окрасить в любой цвет – розовый, синий, золотой и т.д. Это уже кому как нравится)

   Металлопластиковые трубы преимущественно имеют белый цвет внешнего слоя. Маркировка здесь немного сложнее. Эти трубы пятислойные. Но указывается только 3 основных слоя, начиная с внутреннего. Например - PEX/AL/PEX или PE-RT/AL/PE-HD. Средний слой производится из алюминия. Он может быть разной толщины. Некоторые бренды в маркировке указывают это значение – PEXb/AL0,3/PEXb (см.рис 4). То есть толщина металла составляет 0,3 мм.

Рис.4 Маркировка слоев металлопластиковых труб

Если Вы внимательно посмотрели на рис.4, то смогли заметить, что на некоторых трубах в маркировке присутствуют другие материалы – PE-HD и РЕ. Они не являются термостойкими материалами, потому такие трубы рекомендуется использовать для низкотемпературных систем отопления или холодной воды.

    3. Наличие «кислородного» барьера

    В одной из предыдущих статей, я рассказывал почему присутствие кислорода негативно сказывается на системах отопления. Для того чтобы избежать попаданию газов через стенку трубы в воду, производители закладывают в их конструкцию «антидиффузионный» слой. В металлопластиковой трубе этим слоем есть слоя алюминия. В однородной трубе – слой этиленвинилалкоголя EVOH. На самой трубе наличие этого слоя может подтверждаться по-разному: надписями OXYGEN BARRIER или EVOH. Или же упоминание стандарта DIN4726, (о нем я расскажу далее). Соответственно, если Вы не обнаруживаете подобных надписей, такую трубу использовать в отоплении не рекомендуется.

Рис.5 Варианты маркировки "кислородного" барьера

     4. Диаметр и толщина стенки

   Здесь все просто. Маркировка 16х2 означает, что внешний диаметр трубы – 16 мм, а толщина стенки 2 мм. Нужный диаметр труб выбирается путем гидравлического расчета и в зависимости от типа соединений.

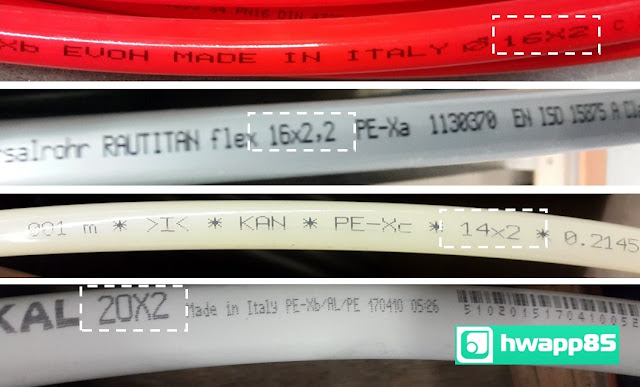

Рис.6 Диаметры и толщины стенок

    5. Значения давления и температуры

    На трубах может быть маркировка максимальных параметров, например, Tmax=90°С.  Но ориентироваться на него не совсем правильно. Так как параметры температуры и давления взаимосвязаны. Поэтому стоит обращать внимание на того, к какому классу эксплуатации относится изделие. Надпись «Class 1-4/10bar, Class 5/8bar» показывает какое рабочее давление для трубы в том или ином классе. На рисунке 8, Вы можете увидеть таблицу классов эксплуатации.

Рис.7 Параметры давления и температуры

Рис.8 Классы эксплуатации труб

    Если труба имеет наибольший класс 4, это означает, что ее нельзя использовать в высокотемпературном радиаторном отоплении.

  6. Соответствие стандартам

Это самая объемная и важная категория. Наличие надписей с наименованиями стандартов, подтверждает качество трубы. Ниже я перечислю основные.

DIN4726 – подтверждает, что труба имеет кислородный барьер соответствующий немецкому стандарту качества DIN4726;
DIN16892 – норма качества материалов для труб PEX;
DIN16893 – соответствие размерных характеристик труб
DIN 4102 — классификация воспламеняемости строительных материалов Немецкого института стандартов. Марка А1 – 100% невоспламеняемые, В2 – обычная воспламеняемость и т.д.
MPA BS – соответствие требованиям Института испытаний строительных материалов Брауншвейга в вопросах пожаробезопасности.

Рис.9 Маркировка стандартов на трубах

EN ISO 21003 – соответствие стандарту качества для металлопластиковых труб;
ISO 15875-1: 2003 – стандарт качества и параметров для труб РЕХ;
ISO 22391 - стандарт качества и параметров для труб РЕRT;
SKZ A431, A527, A497 – соответствие стандартам качества Немецкого центра полимеров SKZ;
DVGW DW-8231CN0034 – немецкий сертификат, позволяющий применение материалов для систем питьевой воды.

Рис. 10 Маркировка стандартов

   Также некоторые трубы имеют значки различных центров сертификации. Например – французский CSTB и голландский KIWA.

   7. Дата производства и метраж

   Информационными надписями являются дата производства и насечки метража. Последние располагаются по всей трубе на расстоянии 1 м.

Рис.11 Надписи даты производства и метража

  8. Страна-производитель

  На рынке Украины представлено много «псевдоевропейских» брендов. Продукция таких компаний зачастую производится в Китае. И качество таких труб может быть под большим вопросом. Степень сшивки, вид материала и даже наличие кислородного слоя – все эти параметры могут не соответствовать европейским нормам. Поэтому нужно отдавать предпочтение товарам с указанием страны производства. Например, «made in Germany». Но не в коем случае – «Germany Standard» или просто «Germany». Последние две маркировки скорее всего не имеют ничего общего с Германией. Читайте внимательно! Также это может спасти от подделок.
   И еще одно. Иногда на трубе Вы можете встретить «made in EU». Эту надпись можно встретить на продукции даже известных брендов. Она означает, что продукция произведена в Евросоюзе, но не факт в той стране, с которой Вы ассоциируете этот бренд. Вполне возможно, что компания построила новый завод в менее «статусной» европейской державе и не хочет это афишировать. Влечет ли это ухудшение качества – вопрос неизвестный. Для этого нужно только время. Но стоит ли рисковать?

Рис.12 Указание страны-производителя

    Теперь Вы можете легко приступить к выбору трубы. Если у Вас еще остались какие-то вопросы – пишите в комментариях. С радостью на них отвечу. Удачи!
