В предыдущей статье я рассказал о видах систем пресс-фитингов для металлических труб. Они отличаются по типу материала из которого
изготавливаются – медь, нержавеющая и оцинкованная стали. Последняя, является
наиболее экономичным вариантом. Хотя имеет ограниченную область применения. Это
связано с некоторыми техническими особенностями. Вот об этом Я сегодня и
расскажу.
 |

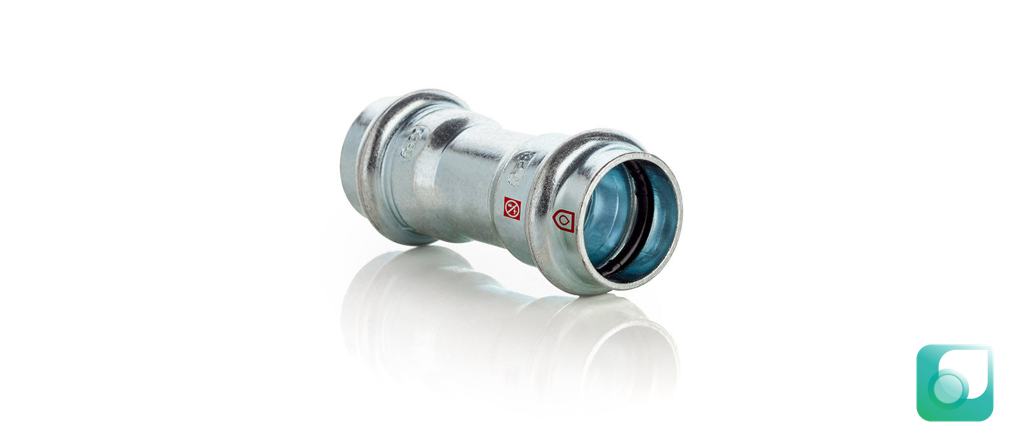

| Рис.1 Пресс-муфта из оцинкованной стали |
Материал
Элементы систем производятся из углеродистой стали. В зависимости от
области применения, производителя и типа элемента, марка стали может быть
разной.
Фитинги изготавливают из таких марок стали:
- 1.0225;
- 1.0034;
- 1.0038.
Марки стали, которые используются для производства труб:
- 1.0215;
- 1.0220;
- 1.0031;
- 1.0034.
В основной массе для продуктов отопительных систем производители используют
сталь Е195 (1.0034), для систем пожаротушения (сплинкеры) – Е220. Главным
образом отличия состоят в физических параметрах материала (см.табл.1):
 |
| Табл.1 Характеристики разных марок стали |
Область применения
Как я уже писал выше, трубы и фитинги из оцинкованной стали имеют
ограниченную область применения. Их ни в какой комбинации материалов нельзя использовать для систем питьевой
воды и для газоснабжения.
Область применения зависит от двух параметров – покрытия труб и материала
уплотнительных колец фитингов.
Трубы
Существует три разновидности труб из оцинкованной стали:
- оцинкованные снаружи;
- оцинкованные снаружи и внутри;
- оцинкованные с полимерным покрытием.
 |
| Рис.2 Трубы из оцинкованной стали. Слева направо: оцинкованная снаружи, оцинкованная с двух сторон, с полимерным покрытием |
Первый вид труб используется для основных систем: отопление, охлаждение,
сжатый воздух, гелиосистемы и т.д. Трубы с покрытием снаружи и внутри – только
для систем пожаротушения (например, трубы Sanha-Therm DZ). Потому, что при
использовании в системах отопления, например, внутренний слой цинка может
отслаиваться и негативно влиять на циркуляцию теплоносителя и работу арматуры.
Кроме этого, использование в качестве теплоносителя антифриза, этиленгликоля
только увеличивается вероятность отслаивания.
Главная функция покрытия из цинка – защита от процессов коррозии. Иногда
есть вероятность повреждения внешнего слоя оцинковки. Тогда для можно применять
третий вид труб – с полимерным покрытием (полипропилен). Он защищает слой цинка
от повреждения. Такой вид труб есть в ассортименте Geberit, Viega и Frabo.
Слой цинка, а точнее Fe/Zn88, может быть
различной толщины. Чем больше толщина, тем меньше вероятность его повреждения
(см.табл.2).
 |
| Табл.2 Толщина покрытия из цинка |
Уплотнители
Для изготовления O-ring колец в системе
оцинкованных фитингов применяют два материала – EPDM (этилен-пропилен-диен-мономер) и витон (FKM, FPM). Для визуальной идентификации,
уплотнители из различных материалов обозначаются разными цветами – EPDM (черный), FKM (зеленый, синий, красный). Фитинги с уплотнителем FKM могут применятся в
системах с более агрессивными средами. Кроме этого они прекрасно работают в
высокотемпературных средах (см.табл.3).
 |
| Табл.3 Параметры уплотнителей |
Как видно из таблицы 3, каждый производитель имеет свои рекомендации о
применении того или иного вида уплотнителя. Например, Eurotubi имеет в ассортименте 3 вида. Для точного подбора фитингов лучше обратится к
каталогам производителя.
 |
| Рис.3 Уплотнителя для фитингов из разных материалов. Слева - EPDM. Справа - FKM |
Профили прессования
Для соединения фитингов и труб используется запрессовочный инструмент с
«губками». Тип губок зависит от профиля фитингов. Различные бренды применяют
разные виды фитингов. Преобладающие количество используют два типа – М-профиль
и V-профиль. Они отличаются
месторасположением O-ring уплотнителя.
 |
| Рис.4 Фитинги с разным профилем прессования |
Нельзя сказать, какой из них лучше. Многое зависит от материала и от
правильно подобранного инструмента. Единственный нюанс есть в том, что фитинги
М-профиля больших размеров прессуются лучше. Потому Viega, например, для диаметров 76, 89 и 108 используется другой профиль
прессования (см.табл.4).
 |
| Табл.4 Профили прессования разных брендов |
Безопасность
Все компании изготавливающие продукты для данной системы беспокоятся об
безопасности системы в целом. В начале использования этого продукта возникали
такие случаи, когда инсталляторы просто на просто забывали опрессовать
соединение. Часто это случалось, когда были очень большие объекты. Что бы этого
избежать Geberit придумал систему индикации опрессовки. На каждый фитинг с завода одевается
полиэтиленовое кольцо, которое при контакте с клещами инструмента отпадает.
Соответственно, если Вы забыли сделать опрессровку – кольцо останется, и Вы его
быстро увидите (см.рис.5).
 |
| Рис.5 Процесс прессования фитинга с полиэтиленовым кольцом индикации |
Другим решением было изменение конфигурации O-ring уплотнителя таким способом, чтобы, когда соединение не было опрессовано,
оно гарантировано давало течь. Так ка были случаи, что даже при минимальном
давлении неопресованное соединение работало какой-то период времени. А в
последствии приводило к затоплению и значительным убыткам. Такое решение было
реализовано многими брендами: KAN-Therm (система LBP), Viega (SC-Contur), Frabo (SecurFrabo) и др.
 |
| Рис.6 O-ring уплотнители разных фирм. Слева направо: Geberit, Conex Banninger, KAN-Therm |
Ассортимент
Основной ассортимент составляют размеры – 15, 18, 22, 28, 35, 42, 54, 76,
89 и 108 мм. Для систем пожаротушения размеры стартуют от 22го диаметра.
Также Sanha, KAN-Therm, Viega, Frabo и Eurotubi выпускают изделия диаметром 12 мм. Есть еще и промежуточные диаметры:
- 66,7 мм (Sanha, Geberit, KAN-Therm;
- 64 мм (Viega).
Трубы поставляются в отрезках по 6 м (реже по 3 метра).
В заключение, хочу добавить, что самое главное в выборе системы из
оцинкованной стали, это не выбор производителя, а определение продукты исходя
из области применений.
В следующей статье, я расскажу о системах пресс-соединений из нержавеющей
стали.
