Ты установил себе редуктор?

 Закон «Чем больше, тем лучше», работает не всегда. В ДБН В.2.5-64:2012 указано, что давление в системе водоснабжения не должно превышать значения 4,5 бар. Это необходимо для стабильной работы санитарного оборудования и бытовых приборов. В случае превышения этого показателя нужно устанавливать редукторы давления воды. О них сегодня и поговорим.

Рис. 1 Ты установил себе редуктор?

Базовая информация

Название этой арматуры происходит от английского слова «reduce» (уменьшать). Соответственно главная задача редуктора – уменьшать давление воды. 95% редукторов имеют настроечный винт или ручку для установки необходимого значения давления. Что бы правильно произвести настройку нужен манометр. Некоторые модели манометрами комплектуются сразу, но для большинства, его необходимо приобретать отдельно.

Рис.2 Внешний вид поршневого редуктора

Принцип работы

Редукторы воды работают по принципу «после себя». Вода сперва проходит через рабочее отверстие клапана (дроссель), а потом действует на рабочий механизм (поршень или мембрану). Если давление выше чем настроечное, дроссель начинает закрываться (создавать большее сопротивление потоку воды). И так до тех пор, пока давление после дросселя не будет равно настроечному. Схему работы можно увидеть на рис.3 и на этом видео.

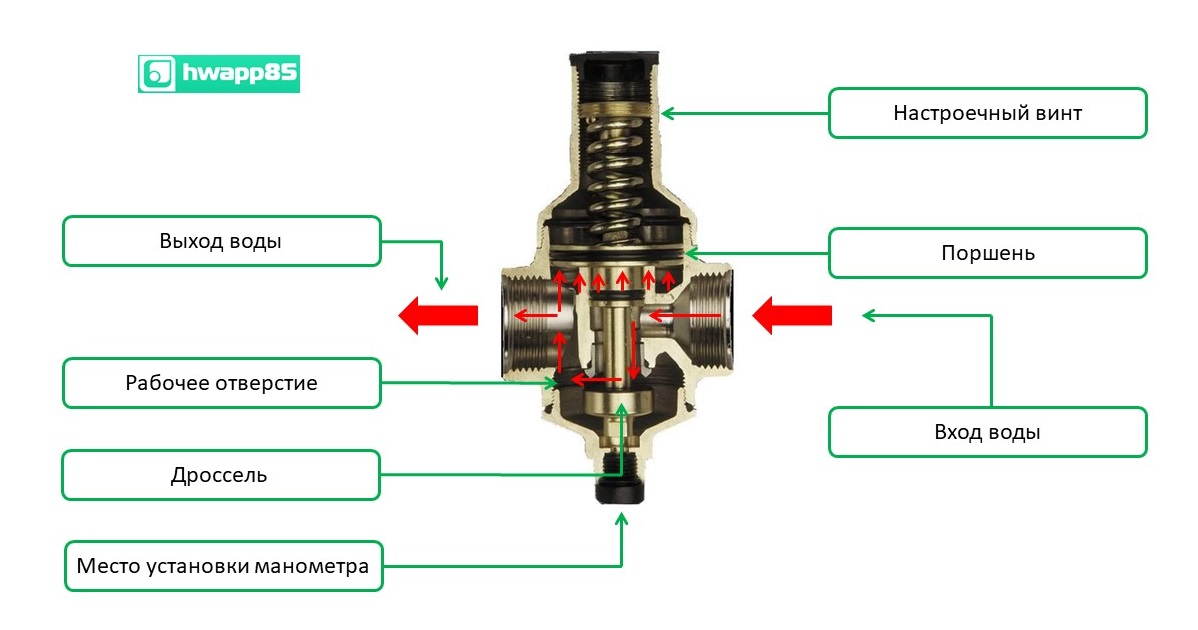

Рис.3 Поршневой редуктор. Разрез

Коэффициент редукции

Среди множества характеристик и параметров редукторов давления воды, есть понятие «коэффициента редукции». Это отношение входного и выходного давления. Он не должен превышать значения 2,5. Очень немногие обращают на него внимание. И зачастую выбирают неверный размер редуктора или настройку. Вследствие чего возникает эффект кавитации. Что приводит к преждевременной поломке арматуры.

Пример.

Входное давление – 8,5 бар

Желаемое выходное давление – 1,5 бар

Чтобы не было кавитации, рабочая точка должна быть в зеленой зоне. (см. рис 4).

Рис.4 Диаграмма кавитации

Исходя из значений примера, рабочая точка попадает в зону кавитации (точка 3).

Коэффициент редукции – 8,5:1,5=5,7 (что значительно больше чем 2,5).

Выход из ситуации – установить 2 редуктора.

Первое уменьшение – 8,5:3,5=2,4 (коэффициент редукции меньше 2,5)

Второе уменьшение – 3,5:1,5=2,3 (коэффициент редукции меньше 2,5).

Типы редукторов

По конструкции редукторы воды бывают поршневыми и мембранными. Главное отличие в рабочем механизме, который отслеживает давление воды. Конструкция поршневого вида представлена на рис.3 (см. выше). Мембранный редуктор представлена на рис.5.

Рис.5 Конструкция мембранного редуктора

Мембранные редукционные клапаны имеют много преимуществ перед поршневыми.

1.     Точность работы. Это связано, с большим количеством трущихся частей рабочего механизма поршневого редуктора. И чем дольше работает такой редуктор, тем точность его меньше. Мембрана лучше реагирует на изменение давления.

2.     Долговечность мембранных редукторов выше по той же причине. Детали поршневого клапана изнашиваются быстрее из-за силы трения.

3.     Работают как в статическом, так и динамическом режиме.
Динамический режим – это когда есть водоразбор (проток воды). Статический – когда поток воды статичен (не течет). Поршневые редукторы лучше работают в динамическом режиме. При переходе на «статику», возможно повешение давление.
С этим связан и главный негатив от применения такой арматуры. Хотя не всегда проблема лишь в них.
Например, когда в квартиру приходит вода с температурой ниже чем комнатная. Она начинает нагреваться. А при расширении происходит повышение давления.

4.     Лучше работают с неидеально чистой водой. Частая причина выхода из строя поршневых редукторов – залипание седла, поршня и других механизмов. Значимость этой проблемы возрастает, когда вода имеет загрязнения. Поэтому перед редуктором необходимо ставить фильтр.
Мембрана, не так подвержена залипанию. Плюс, большинство мембранных клапанов имеют встроенный фильтр.

Выбор

Помимо конструкции (поршневой, мембранный) и коэффициента редукции (он должен быть меньше 2,5) при подборе редуктора воды необходимо обращать внимание еще на некоторые вещи.

Определение размера должно производится не из размера резьбы, а из пропускной способности арматуры. См. таблицу 1.

Таблица 1. Таблица пропускной способности и размеров редукторов

Важным аспектом выбора является производитель.

Наилучшие предложения по поршневым редукторам предлагают итальянские компании – Itap, Giacomini, Tiemme и т.д. (см.рис.6 и таблицу 2).

Рис.6 Поршневые редукторы разных производителей

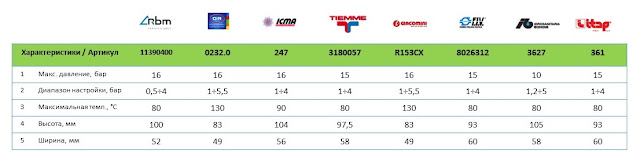

Таблица 2. Техничекие характеристики поршневых редукторов

Немецкие и итальянские бренды лидируют на рынке мембранных редукционных клапанов. Настоящие хиты продукты Honeywell и Caleffi. Полный обзор рынка редукторов смотрите здесь - Обзор рынка рынка редукторов.

Рис. 7. Редукторы мембранного типа

Таблица 3. Характеристики мембранных редукторов

Выгода

Редуктор полезен не только тем, что уменьшает давления воды, а также как элемент безопасности водопровода. Он частично защищает от гидроудара.

Также за счет понижения давления редуктор уменьшает потребление воды. Например, снижение давления с 5 бар до 2,5, уменьшает расход воды до 30%. Существенная экономия ресурсов!

Так что если у тебя еще нет редуктора дома - бегом в магазин и покупай)
