Обзор насосно-смесительных узлов для "теплого пола"

В первую очередь «теплый пол» у нас ассоциируется с трубами, подложкой и коллекторами. О насосно-смесительных узлах вспоминают не всегда. Кто-то из-за непонимания как настроить, куда поставить, и главное зачем? Кто-то из-за дороговизны. А ведь этот узел – основа панельного обогрева. Давайте посмотрим на варианты узлов, которые есть на рынке Украины. А вот здесь видео-обзор производителей - Youtube.Build your life

Рис.1 Насосно-смесительная группа TM-3 от FIV

Функциональность

Отопление в полу – это вид низкотемпературной системы. По ряду причин, в трубопроводы теплоноситель необходимо подавать с температурой ниже 55°С. В нашей стране «теплый полы» зачастую комбинируются с радиаторным отоплением. Последнее работает с теплоносителем с высокой температурой (выше 55°С). Именно здесь и находит себе применение насосно-смесительный узел (НСУ). Он производит снижение температуры теплоносителя до расчетного значения для напольного отопления. Путем смешивания двух потоков – горячего (от основной магистрали системы отопления) и охлажденного (чаще от обратной магистрали после прохождения петель «теплого пола»).

Рассмотрим схему работы НСУ на примере оборудования немецкой компании TECE.

Рис.2 Схема работы НСУ

Вход и выход в основную систему отопления расположен снизу. Подающая магистраль – А, обратная – Б. Головной регулирующий орган – термостатический клапан (2) с термоголовой (4). С помощью последней осуществляется регулирование подачи горячего теплоносителя в систему «теплый пол». Диапазон настройки - 20-55°С. Управление происходит по температуре смешанной воды, которая поступает в петли напольного отопления. Она измеряется выносным датчиком термоголовки (6).

Циркуляцию теплоносителя в малом контуре («теплый пол») создает насос (5). Вход смешанной воды в коллектор (8), выход от контуров – (9). Для удаления воздуха в верхней части узла размещен ручной воздухоотводчик (7). Смешивание двух потоков – подающего от теплогенератора (котла) (А) и обратного от напольного отопления (9) происходит в левой нижней части. Количество охлажденного теплоносителя, поступающего на смешивание, регулируется балансировочным клапаном (3).

Приблизительно по такой схеме работают все насосно-смесительные узлы.

Виды

Все НСУ можно условно поделить на несколько категорий.

В зависимости от монтажной базы применяемого циркуляционного насоса:

- для насоса 130 мм;

- для насоса 180 мм;

- универсальные.

В зависимости от рабочего органа:

- с термоголовкой;

- с трехходовым смесительным клапаном.

По наличию обводной линии:

- с байпасом;

- без байпаса.

По тепловой мощности:

- маломощные (до 15 кВт);

- большой мощности (более 15 кВт).

По типу входа/выхода магистральных труб:

- снизу-вниз;

- с боковым поводом и др.

По конструкции группы отличаются между собой. Однако многие продукты схожи между собой. Поэтому я покажу Вам ассортимент и поделю их на категории. В которых будут находится подобные продукты.

НСУ с нижним односторонним подключением

Сюда входит НСУ TECEfloor (арт. 77450000) рассмотренная выше. Плюс полный аналог - Fluvia MPG-10-B-W от Uponor. А также другой подтип – FIV TM-3 и AquaHit MU.301.

У всех этих групп вход и выход теплоносителя в/с высокотемпературного контура расположен внизу.

Рис.3 Группы с односторонним нижним подключением

Регулирование температуры происходит за счет термоголовки. Смешивание происходит в нижней части группы. Вверху установлен термометр. Он показывает температуру смешанной воды. Также вверху установлены воздухоотводчики – ручные (TECE, Uponor) и автоматические (FIV, AquaHit). Монтажная длинна насоса – 130 мм. НСУ AquaHit имеет возможность использовать также насос 180 мм, за счет раздвижных креплений.

Группы FIV и AquaHit имеют встроенную байпасную линию и покрываются защитным покрытием из никеля.

Группы TECE и Uponor могут подстраиваться под коллектор с различным межцентровым расстоянием – от 206 и до 239 мм.

При подборе также важно обращать внимание на максимальную тепловую мощность НСУ.

Рис.4. Таблица характеристик

НСУ с боковым разносторонним подключением и термоголовкой

Данный подтип есть один из самых популярных в Украине. Он есть в ассортименте Gross, Sandi Forte, Fado, AquaWorld и др.  Обязан популярности простоте установки и дешевизне.

Рис.5 Узел ТМ Fado

Регулирующий орган – термоголовка с выносным датчиком (1). Комплектуется двумя термометрами, которые показывают температуру смешанной воды (3) и температуру обратной линии «теплого пола» (6). Для предотвращения поступления горячей воды в обратный коллектор в НСУ внутри расположен обратный клапан (5).

Группа снабжена байпасной линией (4). Она необходима для защиты насоса от перегрева в случае перекрытия всех контуров (например, сервоприводами). По байпасу будет проходит малое циркуляционное кольцо. Количество проходимой в него воды настраивается с помощью клапана (2).

Есть еще более дешевая модификация – без байпаса.

Рис.6 Характеристики группы SG01 TM  Fado

НСУ с боковым односторонним подключением

Здесь представлены немецкие бренды – Watts (ISOTHERM), Oventrop (Regufloor) и Kermi (xNet Standart). Подключение осуществляется сбоку (сверху и снизу). Регулирующим механизмом есть трехходовой смесительный клапан. Один из самых компактных вариантов НСУ.

Рис.7 Группа от Watts

Удобство заключается в универсальности установки – хоть клапаном вниз, или вверх. Для защиты от перегрева НСУ комплектуются электрическим накладным регулятором. При повышении граничного значения температуры теплоносителя для системы напольного отопления – датчик отключает насос. Смешивание происходит в месте установки трехходового клапана. Конструкцией предусмотрена байпасная линия.

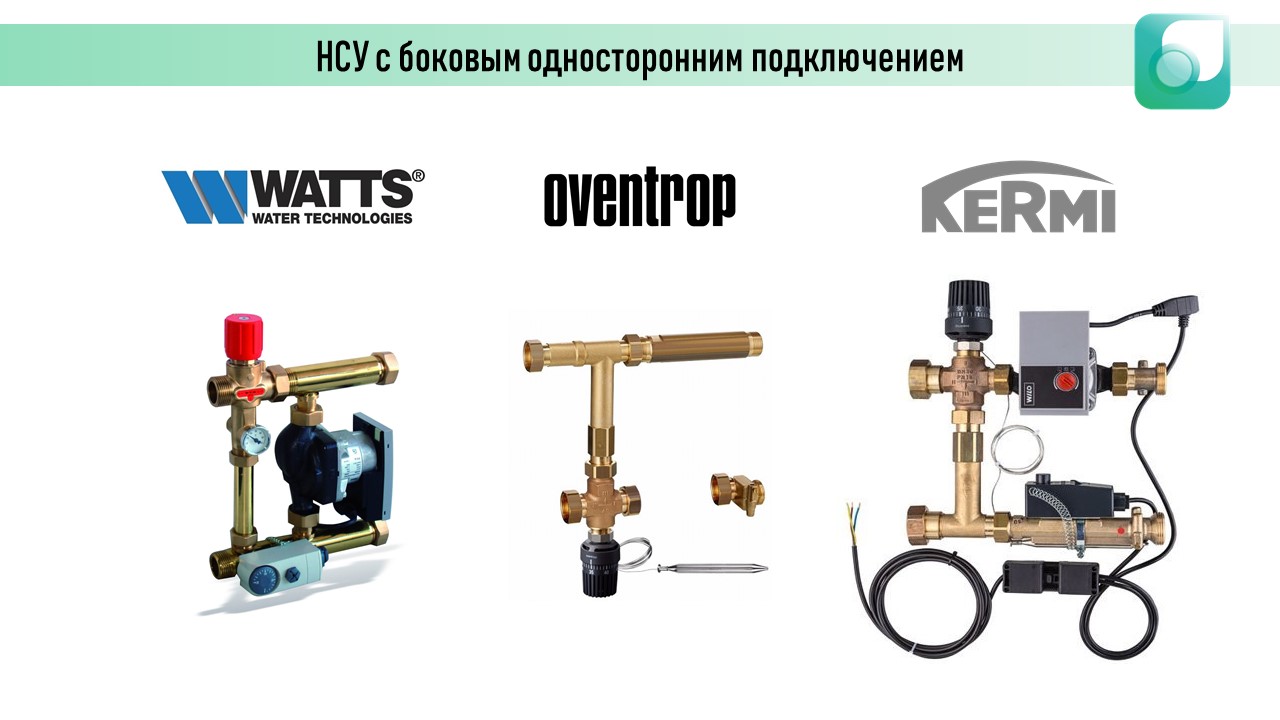

Рис.8 НСУ с боковым односторонним подключением

Для установки температуры смешанной воды используется рукоять (Watts) или термоголовка. При повороте ручки на НСУ Watts ISOTHERM встроенный штифт издает щелчок при повышении/понижении значения на 1°С. Выносной датчик от термоголовки помещается не внутрь корпуса как в предыдущих вариантах, а накладывается сверху. Максимальная мощность таких групп составляет не более 15 кВт.

Рис.9 Технические характеристики

НСУ комбинированные

Отличаются некоторой усложненностью конструкции, но более точной гидравлической настройкой. В эту категорию я поместил:

- Valtec CombiMix, TechnoMix и ValMix;

- Fado SG21;

- Luxor GM 1192;

- Giacomini R557R-1.

Прелесть ее заключается в простом соединении двух коллекторных блоков (основной системы отопления и теплый пол) в одной группе.



Рис.10 Комбинированные смесительные узлы

Как видно на рис.10, НСУ находится в центре коллекторной группы. Слева находятся коллекторы высокотемпературного контура. Через него горячий теплоноситель (красная линия) попадает на НСУ, где смешивается с охлажденным (голубая линия). Приходящим от петель панельного отопления. Часть «обратки» с теплого пола по байпасу идет сразу в обратный коллектор (синяя линия) высокотемпературного контура. Смешанная вода идет по подающий коллектор низкотемпературного контура (желтая линия).

Регулирующий орган – термостатическая головка. В комплекте термометры, воздухоотводчики (в основном автоматические), дренажные краны со штуцерами (для заполнения системы теплого пола теплоносителем), клапан смешивания (2) (рис.11, справа), клапан регулирования байпаса (11), шаровые краны (6) (рис.11, справа) (для перекрывания потока и деинсталляции насоса) и др.

Для НСУ Giacomini R557R-1 можно применять два типа насосов – 130 и 180 мм. Стандартно в комплекте имеется байпасная трубка большей длинны. Для насоса 180 мм. Ее можно укоротить для второго варианта.

Рис.11 Схема работы узлов: Giacomini - слева; Valtec - справа

По ассортименту НСУ ТМ Valtec. Бренд имеет 3 очень схожих варианта – CombiMix, TechnoMix и ValMix. Кроме разницы в цене (перечислил от самой дорогой - к дешевой), разница состоит в комплектации. Последние две НСУ комплектуются одним ручным воздухоотводчиком и одним дренажным клапаном. CombiMix –двумя автоматами для удаления воздуха и двумя «дренажниками». ValMix не комплектуется термоголовкой.

SG21 от Fado – аналог CombiMix от Valtec. Luxor имеет немного другое расположение выходов под коллекторы и место расположение термоголовки, но функционирует так же.

Рис.12 Ассортимент комбинированных НСУ



Рис.13 Технические характеристики

НСУ раздельные

Здесь имеется ввиду, что узел состоит не из одного цельного корпуса, а из нескольких.

Рис.14 Насосный модуль для теплого пола M054 от ICMA

Одна часть – для подключения циркуляционного насоса. Вторая – смесительный клапан с термоголовкой и обводная линия.

В первой части размещаются – клапан для удавления воздуха, разъем под выносной датчик температуры, дренажный кран, термометр. Они располагаются по разные стороны коллектора низкотемпературного контура.

Представители – ICMA M054 и Valtec DualMix. Хотя у той же ICMA есть еще несколько различных модификаций этой группы – М055 (с насосом); М058 (только насосная часть, без байпаса, разностороннее нижнее подключение); М059 (как и М058 только подключение нижнее односторонее) и т.д.

На мой взгляд не очень удобно для монтажа – когда необходимо собирать НСУ с разных деталей. Увеличивает время монтажа. Но с другой стороны – большая тепловая мощность, высокая рабочая температура и давление (10 бар).

Рис.15 Раздельные узлы

Такие НСУ подходят для насосов монтажной длины в 130 мм.

Рис.15 Характеристики раздельных НСУ

НСУ другие

Есть также множество других вариантов, не попавших в мою классификацию, но используемые в Украине. Среди таких можно выделить Herz, Danfoss, Kan-therm. У всех регулирующий орган – термостатический клапан с термоголовкой. У Herz НСУ уже инсталлирована в коллектор. Это сокращает монтажную длину всей группы. Байпас выполнен в виде медной трубки.

Рис.16 Смесительные группы Herz, Danfoss, Kan-Therm

Все предназначены для насоса 130й монтажной длины.

Рис.17 Технические характеристики

В итоге хотелось бы сказать, что так важно какой насосно-смесительный модуль Вы выберете. Важно, чтобы было понимание зачем он нужен и как его устанавливать.

Да прибудет в Ваши дома тепло)
